Инструкция по установке ВЛ ЮМК-200

Скачать подробную инструкцию с иллюстрациями (210 кБ)

            Куда крепить уплотнители люка Зенит.

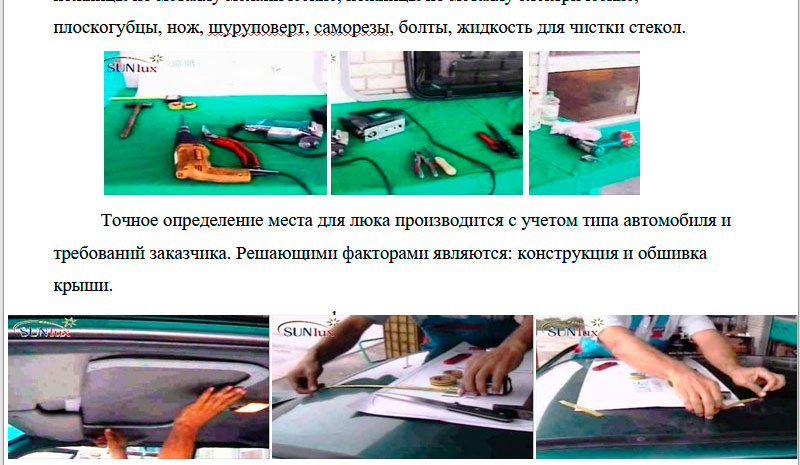

Необходимые инструменты: вырезные шаблоны (поставляются в комплекте с люком), измерительная рулетка, молоток, электрическая дрель, изоляционная лента, ножницы по металлу механические, ножницы по металлу электрические, плоскогубцы, нож, шуруповерт, саморезы, болты м8, жидкость для чистки стекол.

Точное определение места для люка производится с учетом типа автомобиля и требований заказчика. Решающими факторами являются: конструкция и обшивка крыши.

1. Закрепить верхний вырезной шаблон (после произведения точных измерений) на крыше автомобиля с помощью изоляционной ленты.
2. Высверлить электрической дрелью два отверстия диаметром 9 мм. в местах, указанных на шаблоне. Аналогичные отверстия нужно проделать в нижнем шаблоне.
3. Закрепить двумя болтами нижний шаблон к потолку автомобиля.
4. Вырезать отверстие в обшивке салона острым ножом по линии отреза нижнего шаблона. После этого нижний шаблон снять.
5. Расширить любое из двух отверстий механическими ножницами по металлу для доступа ножниц по металлу электрических.
6. Резка крыши автомобиля электрическими ножницами по металлу производится в два приема: сначала прорезается отверстие, границы которого на 3 – 4 см. ближе от окончательной линии выреза; далее, продвигаясь по линии отреза, изготавливается окончательное отверстие для люка. Повреждения, образовавшиеся вдоль линии разреза, исправляются с помощью плоскогубцев. Рекомендуется примерить верхнюю рамку люка к вырезанному отверстию. Между кромкой отверстия и кромкой верхней рамки люка должен образоваться зазор в 2 – 3 мм.
7. Приклеить уплотнительную прокладку клейкой поверхностью к внутренней кромке крыши. Приклеенная прокладка не должна выступать за край отверстия в обшивке салона. Желательно утопить ее на 2 – 3 мм. от края обшивки.
8. Вынуть стекло из люка. Для этого необходимо полностью открыть люк и нажать на красную утопленную кнопку в ручке (ключом зажигания автомобиля, например).
9. На нижнюю поверхность верхней рамки люка приклеить уплотнительную (самоклеющуюся) прокладку.
10. Установить верхнюю рамку в вырезанное отверстие.
11. Надеть декоративную облицовку на нижнюю рамку и п-образную резиновую прокладку на ребро жесткости нижней рамки.
12. Закрепить нижнюю рамку к верхней саморезами с помощью шуруповерта.
13. Вставить вынутое ранее стекло люка на место (красная кнопка должна автоматически защелкнуться).
14. С помощью средства для чистки стекол и тряпки очистить стекло люка и поверхность крыши.
