Инструкция по установке АВЛ ЮМК-500

Скачать инструкцию с иллюстрациями (.pdf, 292 Kb)

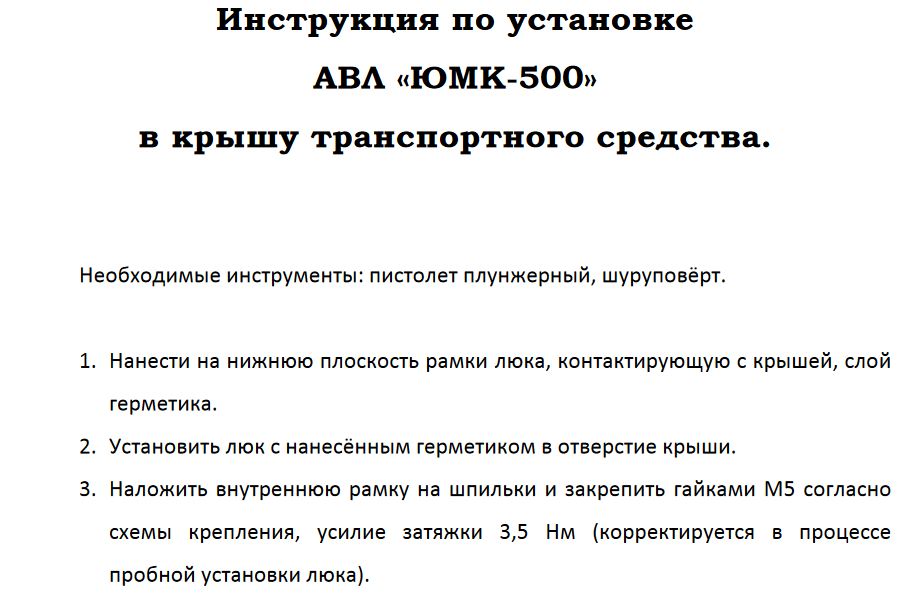

Инструкция по установке АВЛ ЮМК-500 в крышу транспортного средства.

Необходимые инструменты: пистолет плунжерный, шуруповерт.

1. Нанести на нижнюю плоскость рамки люка, контактирующую с крышей, слой герметика.

2. Установить люк с нанесенным герметиком в отверстие крыши.

3. Наложить внутреннюю рамку на шпильки и закрепить гайками м5 согласно схемы крепления; усилие затяжки 3,5 Нм (корректируется в процессе пробной установки люка).

4. Установить облицовку люка, вытянув тросик через гнезда для ручек аварийных внутренних.

5. Прижать облицовку люка к обшивке крыши а/м, не допуская зазоров между облицовкой и обшивкой; закрепить облицовку винтами самонарезающими к рамке люка в указанных местах по следующей схеме.

6. Вставить тросик в отверстие внутренней аварийной ручки и закрепить петлей тросика. Затем установить ручку в отверстие облицовки.

7. Установить на облицовку люка крышку аварийной ручки и осторожно закрепить винтами самонарезающими ø3,5х9,5.
